LED 전광판은 어떻게 만들어질까? 제작부터 설치까지

안녕하세요.

이번에는 제가 직접 제작과 설치에 참여했던 LED 전광판(Display) 제작 과정을 소개해 보려고 합니다.

전시관이나 과학관에서 사용하는 LED 전광판은 단순히 화면만 설치하는 것이 아니라, 공간에 맞는 구조 설계와 프레임 제작, 배선, 제어 시스템, 유지보수 방식까지 함께 고려해야 하는 장비입니다.

이번 프로젝트에서도 설계부터 프레임 제작, LED 모듈 조립, 제어 시스템 구성, 현장 설치까지 전 과정을 진행하였습니다.

전시 공간에서는 다양한 정보를 효과적으로 전달해야 합니다.

기존 LCD 모니터와 비교하면 LED 전광판은

등의 장점을 가지고 있습니다.

그래서 최근 과학관, 전시관, 홍보관, 박물관 등에서는 LED Display 적용 사례가 꾸준히 증가하고 있습니다.

모든 LED 전광판은 공간에 맞게 설계됩니다.

이번 프로젝트 역시 설치 공간을 고려하여 구조를 설계하고 전면 유지보수가 가능하도록 제작하였습니다.

LED 전광판에서 가장 중요한 것은 프레임입니다.

프레임이 정확해야 모듈 간 단차가 발생하지 않고 화면도 평탄하게 유지됩니다.

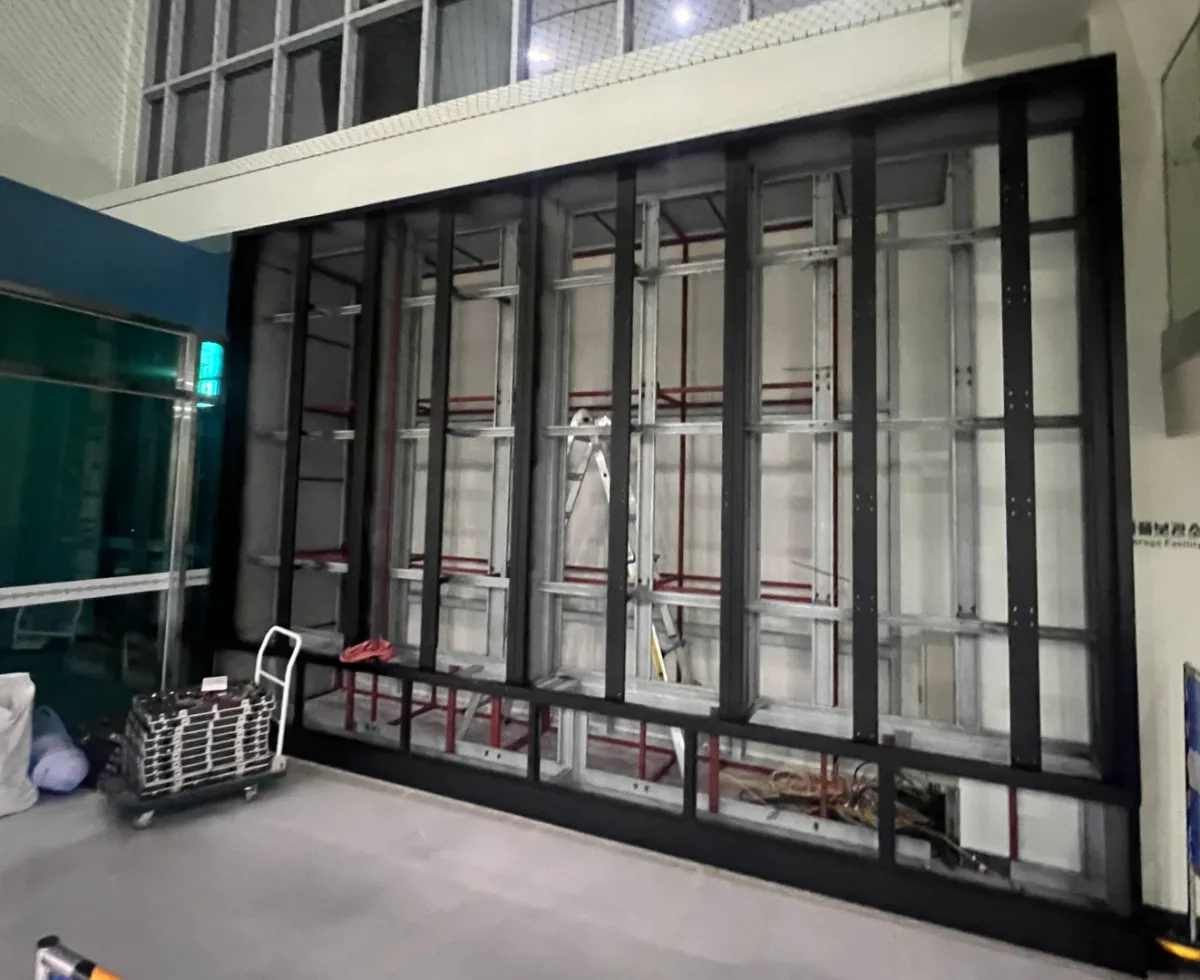

이번 설치 현장은 로비다보니 프레임을 조각조각 만들어서 현장에 반입하였고

조립 시에는 수평이 맞는지 수직이 맞는지 프레임간 조립은 잘 되었는지 등을 확인하면서 제작을 진행했습니다.

프레임이 완성되면 알루미늄 캐비닛을 붙히고 배선을 하고 LED 모듈을 하나씩 장착합니다.

LED 모듈은 각각 독립적으로 교체가 가능하기 때문에 유지보수도 쉽습니다.

모듈 간 단차가 발생하지 않도록 정밀하게 조립하는 것이 중요합니다.

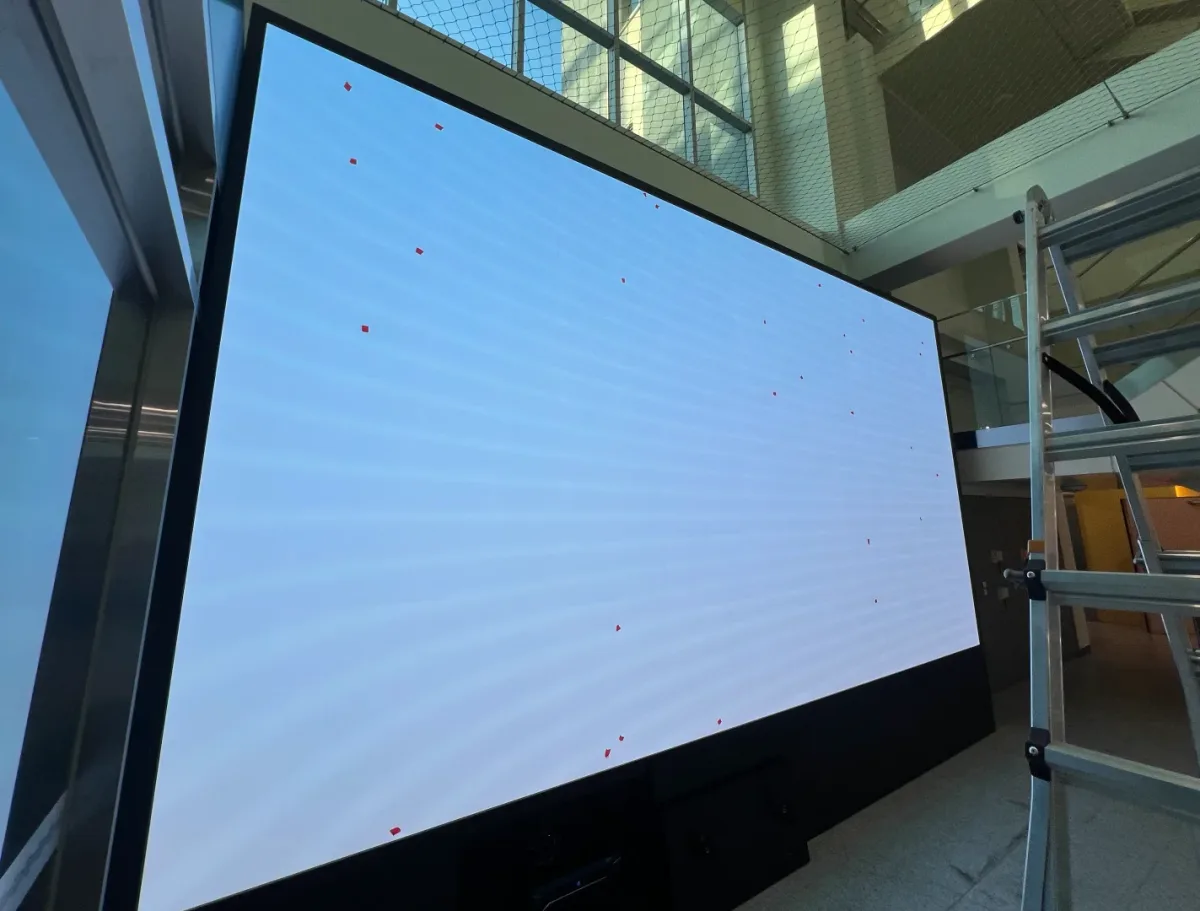

단차는 화면을 백색으로 켜두어야 더욱 잘 보이므로 백색으로 만들어두고 단차 조정을 진행합니다.

단차 조정이 끝난 후에는 송출 장비와 컨트롤러를 연결하고

화면 테스트→색상 보정→최종 점검 순으로 진행합니다.

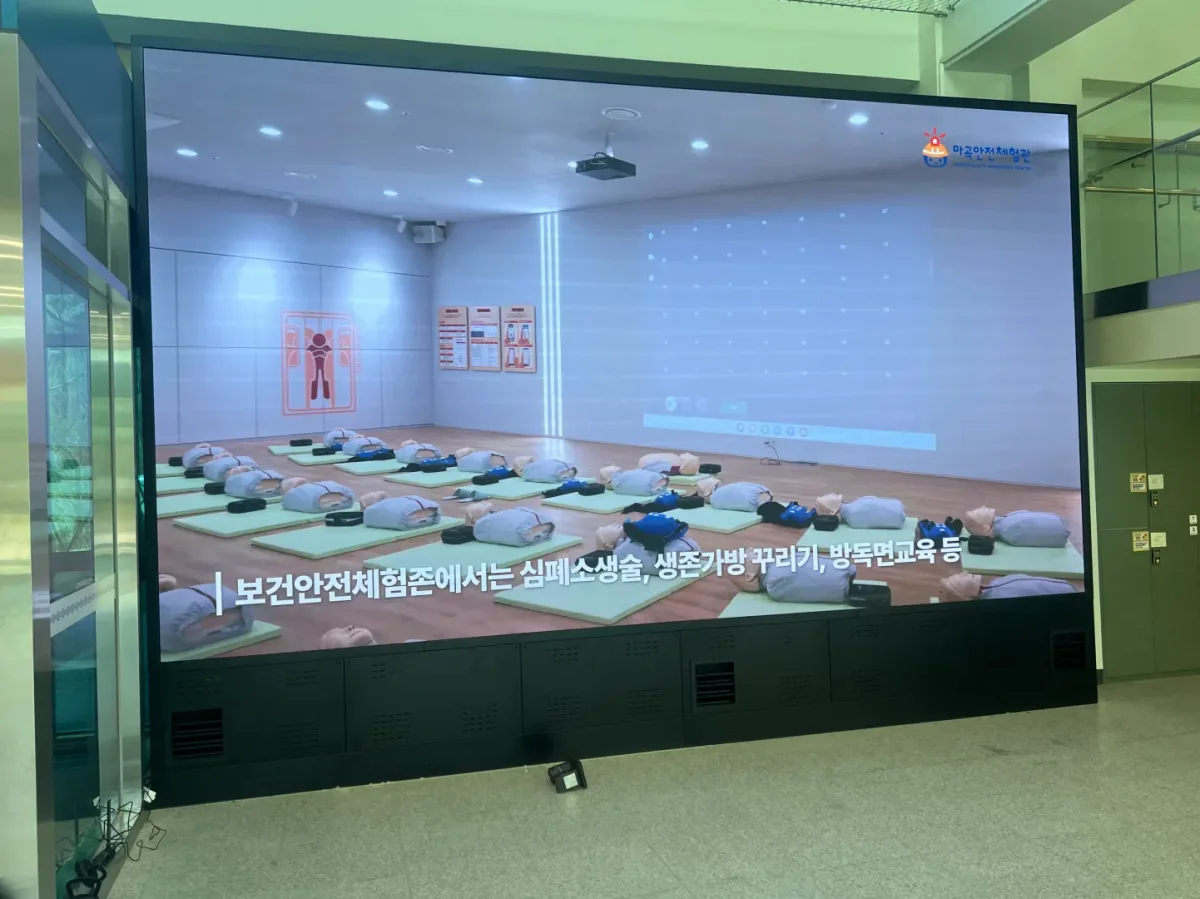

모든 테스트를 마친 후 LED 전광판 설치가 완료되었습니다.

전시 콘텐츠가 실제 화면에 출력되는 순간이 가장 보람 있는 순간이었습니다.

전시 공간에서는 단순히 화면을 보여주는 것이 아니라 관람객의 몰입도를 높이는 중요한 역할을 합니다.

LED 전광판은 화면 하나를 만드는 작업이 아니라 설계, 구조, 전기, 영상, 유지보수까지 모두 고려해야 하는 종합적인 시스템입니다.

이번 프로젝트 역시 제작부터 설치까지 직접 참여하고 관리면서 많은 부분을 확인하고 경험할 수 있었습니다.

앞으로도 직접 참여한 다양한 LED Display와 전시 콘텐츠 제작 과정을 계속 소개해 보겠습니다.

감사합니다.
